Toshiba lança CIs de fonte de alimentação de sistemas para módulos LCD de tamanho médio usados
Cinco saídas integradas de alimentação de tensão reduzem a área de montagem
MULTIMEDIA AVAILABLE:
http://www.businesswire.com/cgi-bin/mmg.cgi?eid=50814351&lang=pt TÓQUIO - Japão--(BUSINESS WIRE)--3 de Março de 2014--A Toshiba Corporation (TOKYO:6502) anunciou hoje o lançamento do TC7735FTG, um circuito integrado (CI) de fonte de alimentação de sistemas para módulos LCD de médio porte usados principalmente em sistemas de navegação de carros. O envio de amostras começa hoje.
Os módulos LCD requerem no máximo cinco fontes de alimentação de tensão diferentes para acionar o controlador e dispositivos. O CI conta com 2 canais de conversores DC-DC, 2 canais de bombas de carga e um amplificador operacional. Isso permite que os módulos LCD seja acionados com um único chip, reduzindo a área de montagem. O produto também suporta uma ampla faixa de tensão operacional de 4,5 a 16V, o que possibilita fonte de alimentação direta das baterias de carro e permite o uso em sistemas de navegação de carros.
O CI conta com uma memória OTP1, a qual permite armazenar diferentes dados de configuração de controle de alimentação para cada módulo LCD.
Características principais
Observação 1: Memória programável uma única vez.
Consultas de clientes
Mixed Signal IC - Departamento de vendas e marketing
Tel: +81-44-548-2821 As informações contidas neste documento, inclusive preços e especificações, conteúdo de serviços e informações de contato, foram atualizadas na data do anúncio, mas estão sujeitas a alterações sem aviso prévio. Sobre a Toshiba A Toshiba é fabricante líder mundial diversificada, provedora de soluções e comerciante de produtos e sistemas eletrônicos e elétricos avançados. O grupo Toshiba traz inovação e imaginação para uma ampla variedade de negócios: produtos digitais, que incluem TVs de LCD, notebooks, soluções de varejo e impressoras multifuncionais; dispositivos eletrônicos, entre eles semicondutores, produtos e materiais de armazenamento; sistemas de infraestrutura industrial e social, inclusive sistemas de geração de energia, soluções para comunidades inteligentes, sistemas médicos, escadas rolantes e elevadores, e eletrodomésticos. A Toshiba foi fundada em 1875 e hoje opera uma rede global de mais de 590 empresas consolidadas, com 206 mil funcionários em todo o mundo e vendas anuais que ultrapassam 5,8 trilhões de ienes (US$ 61 bilhões). Acesse o site da Toshiba em www.toshiba.co.jp/index.htm O texto no idioma original deste anúncio é a versão oficial autorizada. As traduções são fornecidas apenas como uma facilidade e devem se referir ao texto no idioma original, que é a única versão do texto que tem efeito legal.
Toshiba Corporation
Semiconductor & Storage Products Company
Takashi Mochizuki, +81-3-3457-4963
semicon-NR-mailbox@ml.toshiba.co.jp
http://www.businesswire.com/cgi-bin/mmg.cgi?eid=50814351&lang=pt TÓQUIO - Japão--(BUSINESS WIRE)--3 de Março de 2014--A Toshiba Corporation (TOKYO:6502) anunciou hoje o lançamento do TC7735FTG, um circuito integrado (CI) de fonte de alimentação de sistemas para módulos LCD de médio porte usados principalmente em sistemas de navegação de carros. O envio de amostras começa hoje.
Os módulos LCD requerem no máximo cinco fontes de alimentação de tensão diferentes para acionar o controlador e dispositivos. O CI conta com 2 canais de conversores DC-DC, 2 canais de bombas de carga e um amplificador operacional. Isso permite que os módulos LCD seja acionados com um único chip, reduzindo a área de montagem. O produto também suporta uma ampla faixa de tensão operacional de 4,5 a 16V, o que possibilita fonte de alimentação direta das baterias de carro e permite o uso em sistemas de navegação de carros.
O CI conta com uma memória OTP1, a qual permite armazenar diferentes dados de configuração de controle de alimentação para cada módulo LCD.

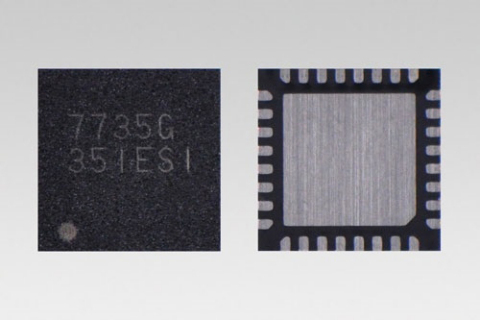

Toshiba: "TC7735FTG", a system power supply IC for LCD used in car navigation systems (Photo: Business Wire)
- 5 saídas de alimentação embutidas
- Suporta uma ampla faixa de tensão operacional de 4,5 a 16V.
- Adota um conversor automático de abaixador-elevador de tensão (buck-boost) e seleciona o modo de operação (abaixador/buck ou elevador/boost), eliminando o controle feito por um comando externo.
- OTP embutida para o controle ajustável de alimentação de cada LCD.
| Especificações principais | ||||
| Número da peça | TC7735FTG | |||
| Faixa de tensão operacional | 4,5 a 16 V | |||
| Tensão de saída | CH1: Conversor automático Buck-Boost DC-DC | 5V a 15V | ||
| CH2: Conversor Buck DC-DC | 3V a 5V | |||
| CH3: Bomba de carga positiva | 14V a 22V | |||
| CH4: Bomba de carga negativa | -5V a -15V | |||
| Amplificador operacional para VCOM | 0,5 a 7,5V (Vout1-0,6V máx) * Vout1 é a tensão de saída do CH1 | |||
| Configuração | Memória OTP embutida | Tensão de saída Sequência de alimentação | ||
| Relógio | Frequência de comutação | 1MHz: Oscilador embutido 400kHz a 1,2MHz: Entrada de relógio externo | ||
| Funções de segurança | Funções de detecção | Detecção de entrada abaixo da tensão Detecção de entrada acima da tensão Desligamento térmico Detecção de saída acima da tensão | ||
| Embalagem | QFN32pin(5mm × 5mm) | |||
